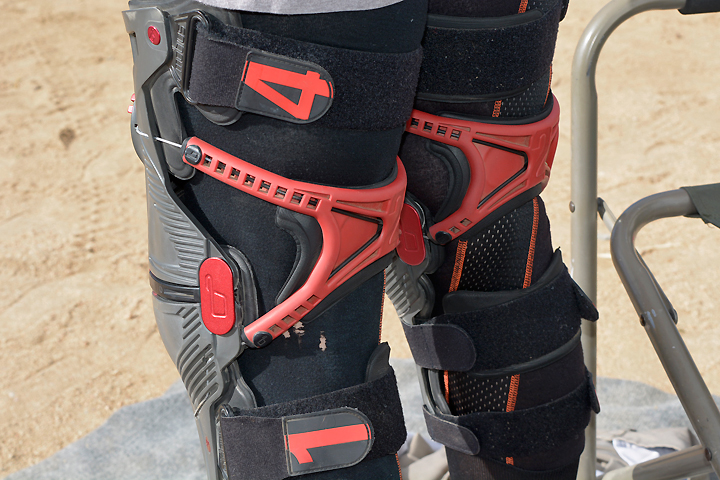

Главное фото.jpg

Брейсы Mobius X8 являются одной из самых удобных защит коленей и используют инновационную Х-образную гибкую систему CCRS (Continuous Cable Routing System).

Как работает эта система? Когда внешние силы воздействуют на колено, то CCRS становится жесткой и сопротивляется чрезмерной амплитуде движения, которое может привести к разрыву связок. При утяжке тросика системы щитки брейса, касающиеся берцовой и бедренной костей, сжимаются. Когда нога полностью вытянута, тросик системы постепенно затягивается, увеличивая сопротивление перегибу, изгибу и повороту сустава. Когда нога в согнутом положении, то тросик постепенно становится жестче, также противодействуя силам, направленным на вращение и изгиб сустава.

И все было бы хорошо, но только эти брейсы имеют одну проблему, которая кроется в этом самом тросике: он имеет тенденцию перетираться или ломаться в местах его крепления и со временем рваться. Поэтому мы подготовили для вас пошаговую инструкцию по его замене, ведь тросик можно считать основной деталью, без которой брейсы потеряют свой функционал.

Данная инструкция подходит как для замены стального тросика в старых версиях, так и более прочного кевларового в новых.

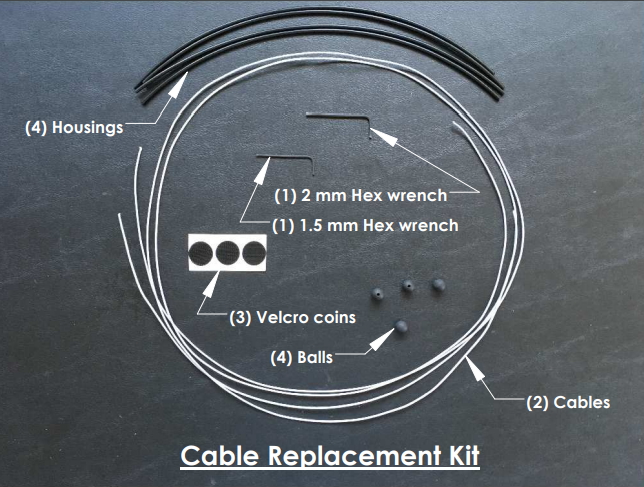

Комплект замены тросика включает в себя: два шестигранника 1.5 и 2мм, тросик, липучки, шарики и обмотку тросика.


Инструкция по замене троса Mobius:

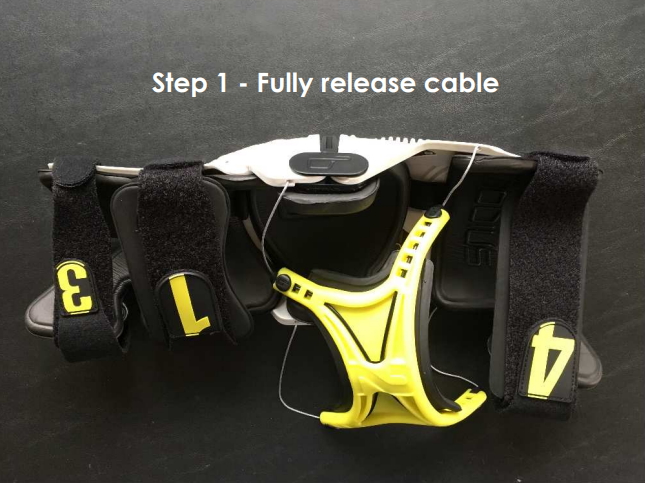

Шаг 1: Ослабьте тросик

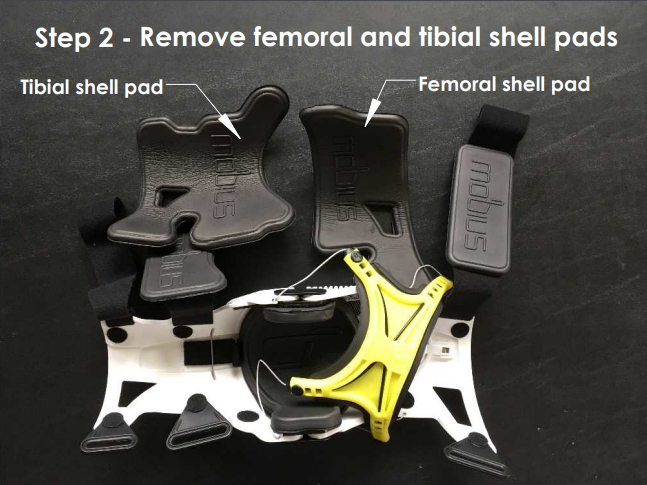

Шаг 2: Снимите бедренную и большеберцовую защитные подушки

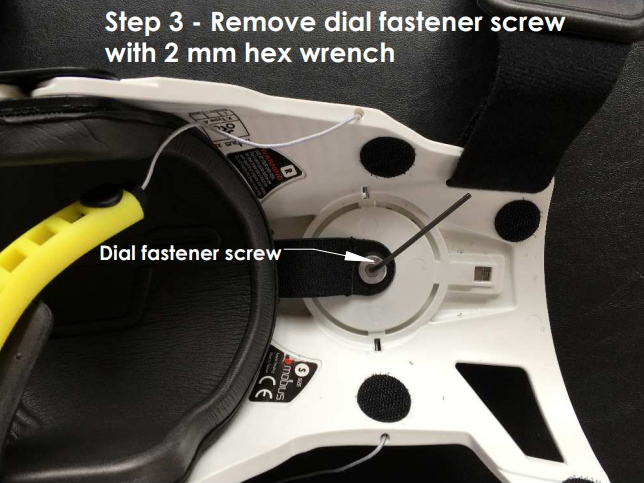

Шаг 3: Открутите крепежный винт с помощью 2мм шестигранника


Шаг 4: Снимите крышку регулировочного диска

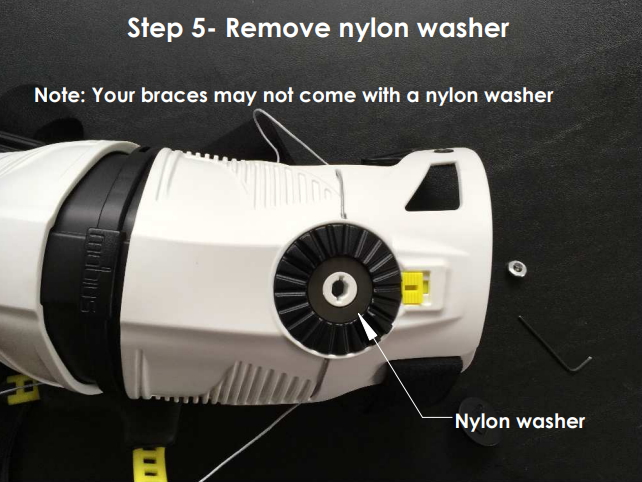

Шаг 5: Снимите нейлоновую шайбу

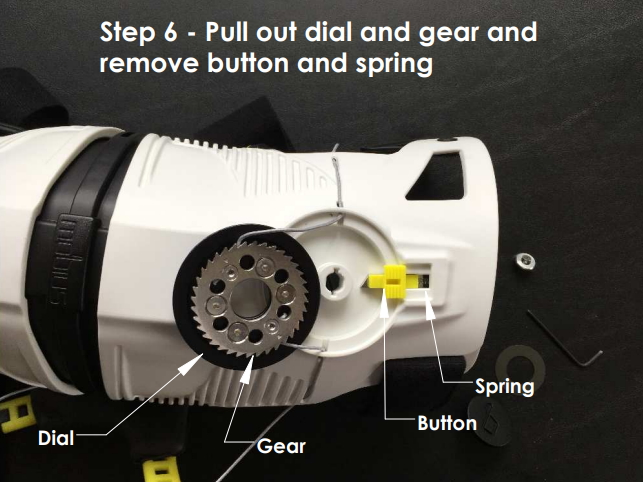

Шаг 6: Вытащите механизм затяжки, кнопку и пружину

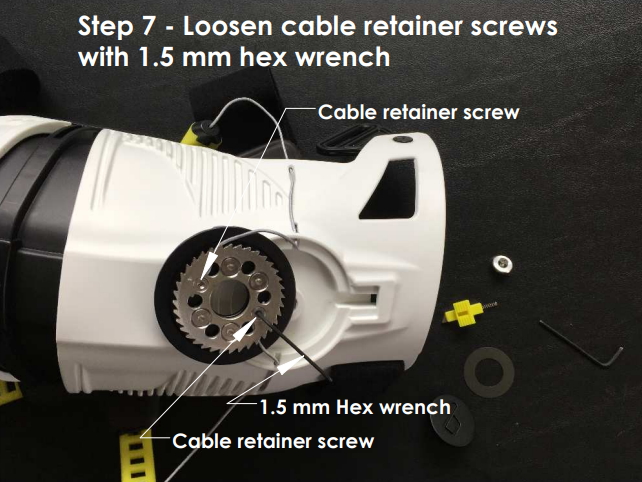

Шаг 7: Ослабьте винты крепления тросика с помощью 1.5мм шестигранника

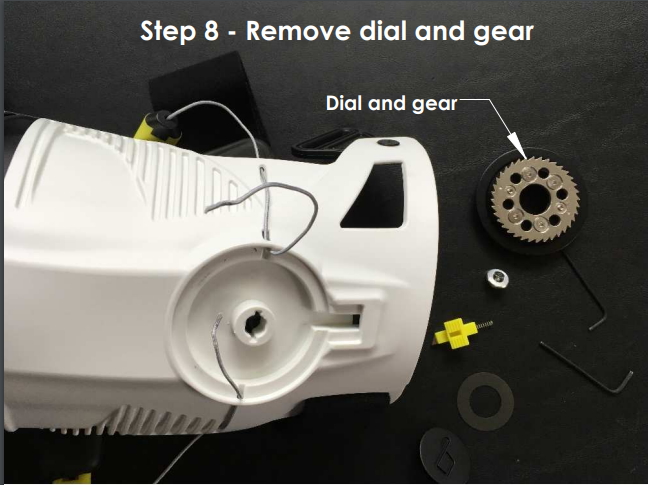

Шаг 8: Снимите диск и зубчатую шестеренку

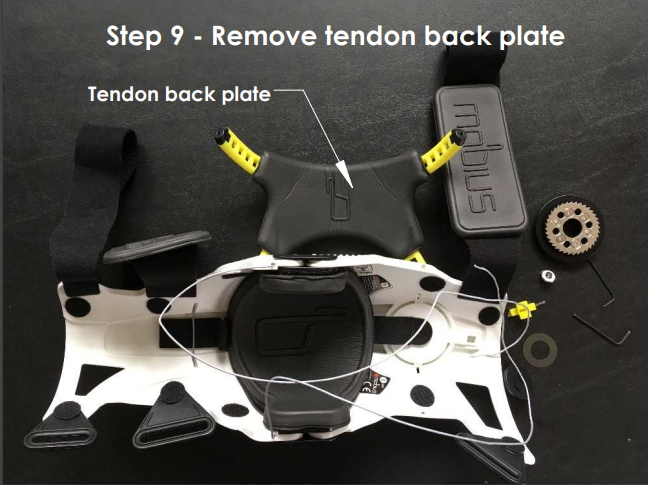

Шаг 9: Снимите заднюю Х-образную пластину

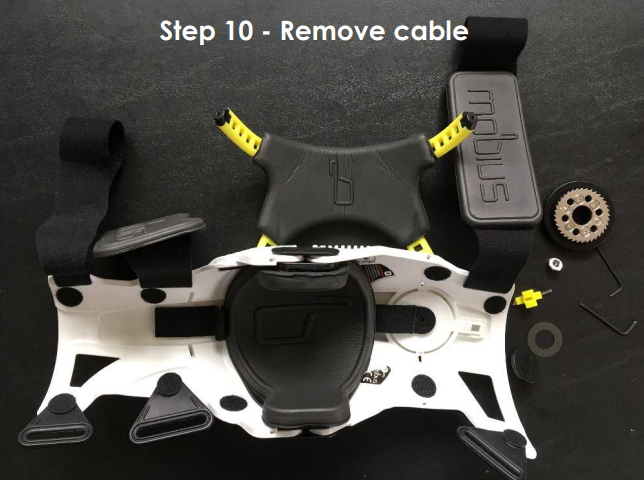

Шаг 10: Вытащите тросик

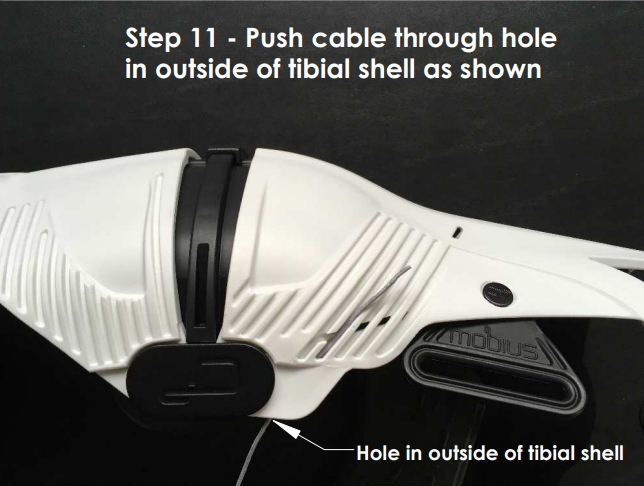

Шаг 11: Проденьте тросик в сквозное отверстие, как показано на рисунке

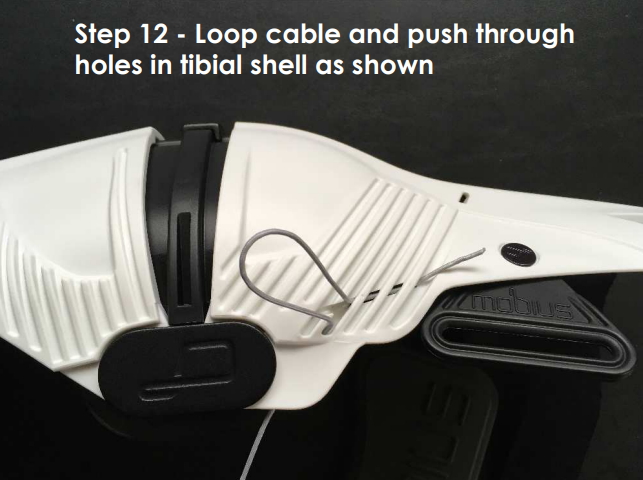

Шаг 12: Сделайте петлю

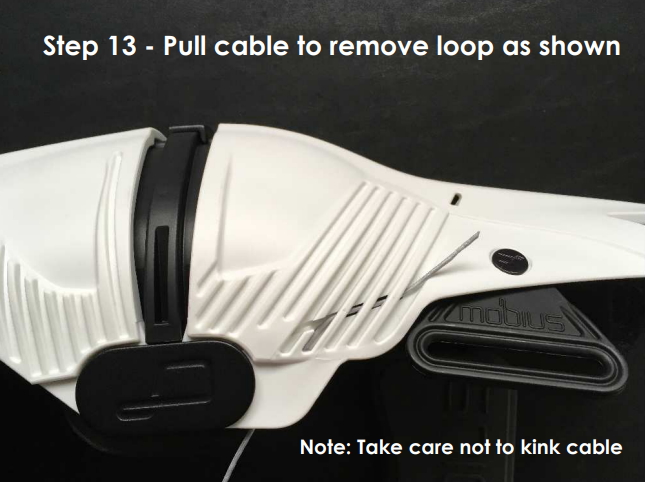

Шаг 13: Потяните тросик, чтобы удалить петлю

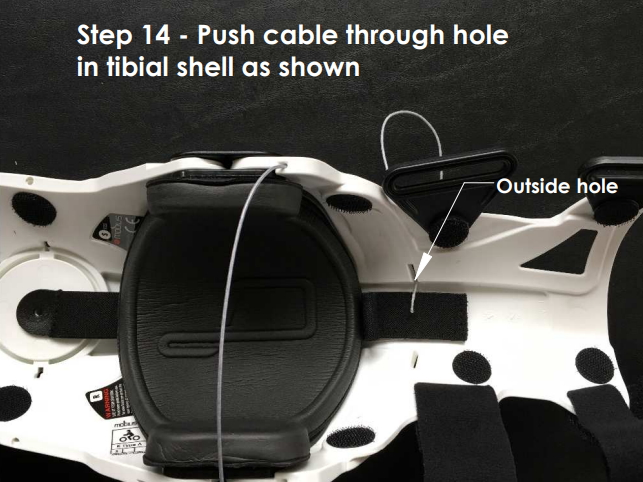

Шаг 14: Вытащите тросик из сквозного отверстия, как показано на рисунке

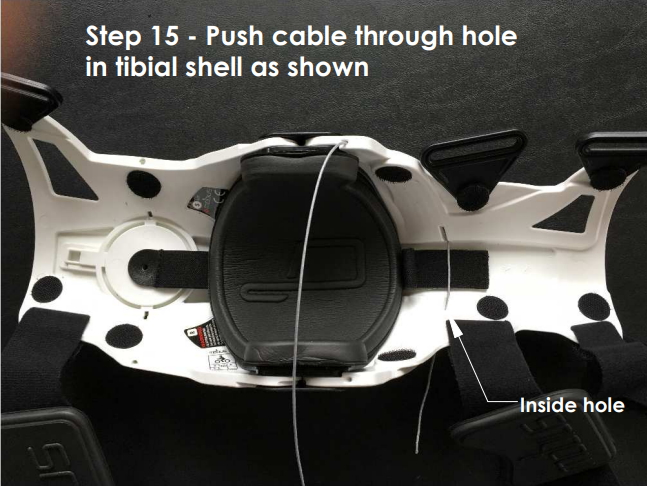

Шаг 15: Проденьте тросик в сквозное отверстие

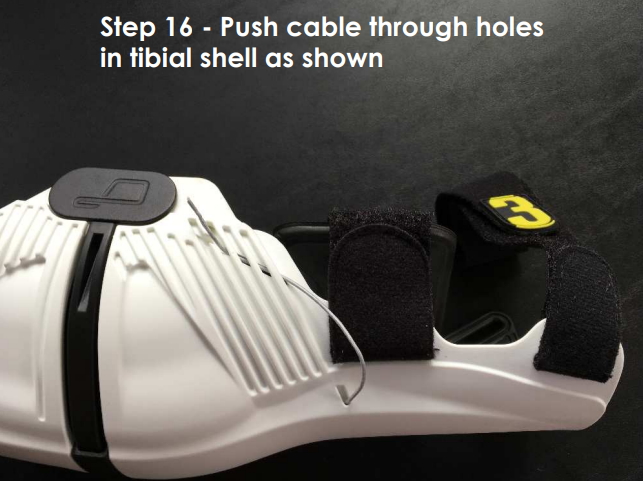

Шаг 16: Вставьте тросик в сквозное отверстие

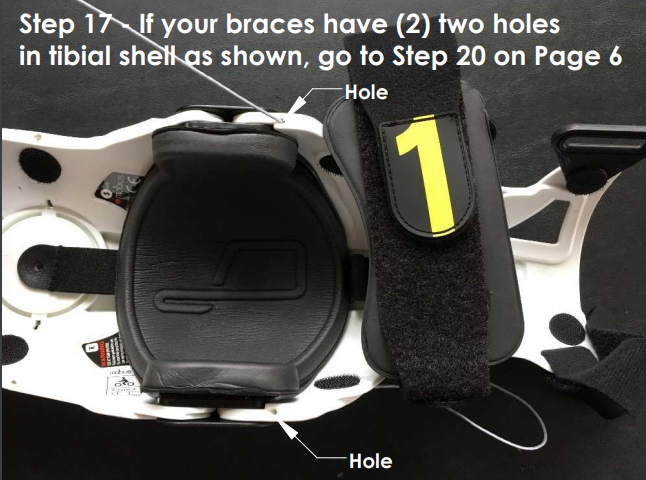

Шаг 17: Если у ваших брейсов есть два отверстия в боковой защите большеберцовой кости, как показано на рисунке, то перейдите к шагу 20

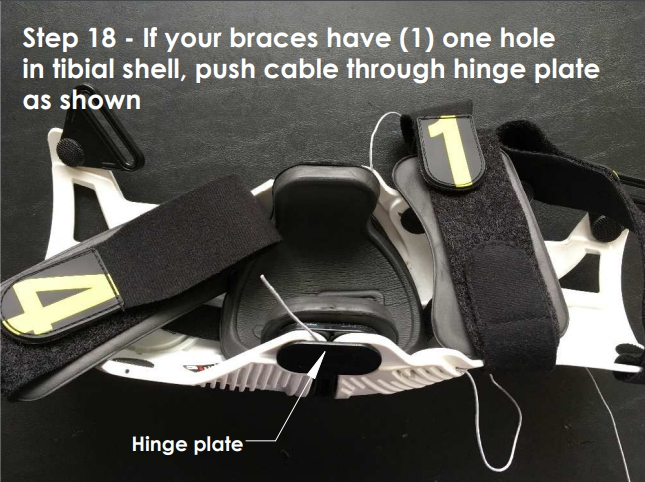

Шаг 18: Если в ваших брейсах имеется (1) одно отверстие в боковой защите большеберцовой кости, пропустите тросик через шарнирную пластину

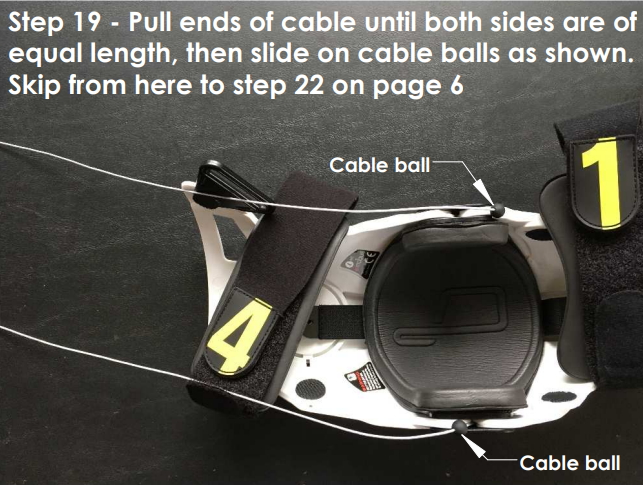

Шаг 19: Потяните концы тросика до тех пор, пока обе стороны не будут иметь одинаковую длину, а затем надавите на шарики, как показано на рисунке. Перейдите к шагу 22

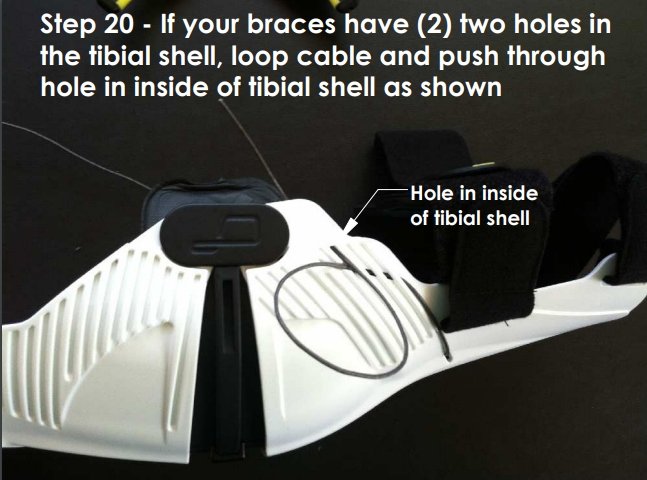

Шаг 20: Если ваши брейсы имеют два отверстия в защите большеберцовой кости, проденьте тросик в сквозное отверстие, как показано на рисунке

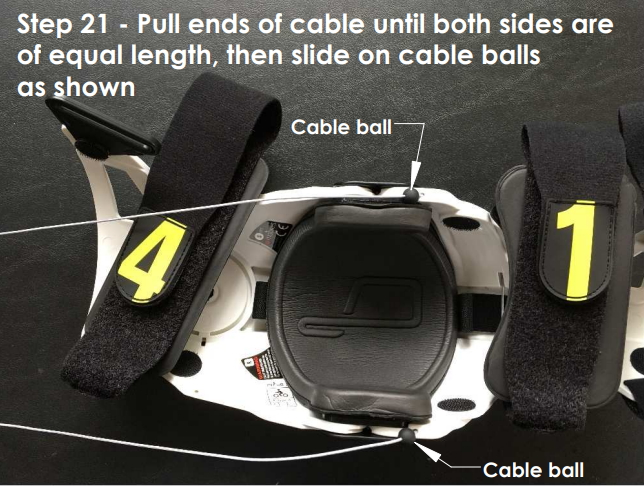

Шаг 21: Потяните концы тросика до тех пор, пока обе стороны не будут одинаковой длины, затем надавите на шарики

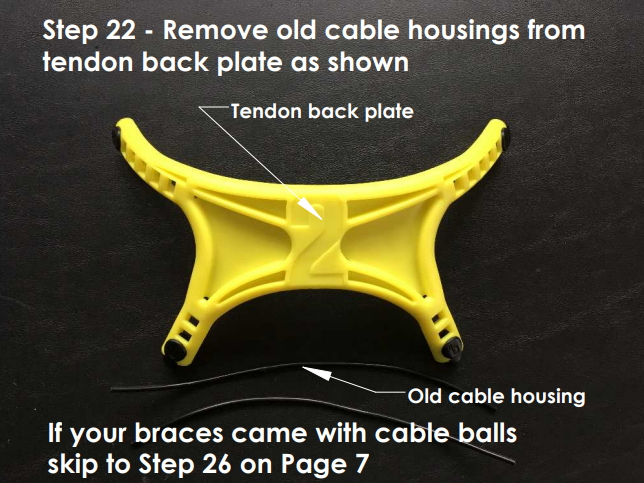

Шаг 22: Извлеките старую обмотку тросика из задней пластины, как показано на рисунке

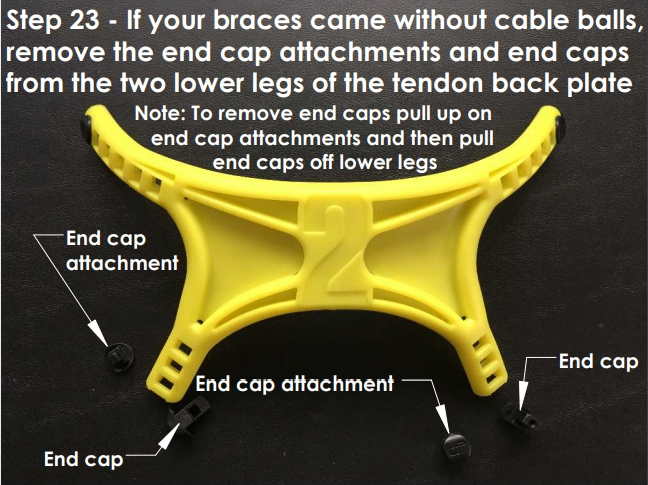

Шаг 23: Если ваши брейсы не имеют шариков, снимите наконечники торцевых заглушек и торцевые заглушки с двух нижних стоек задней пластины

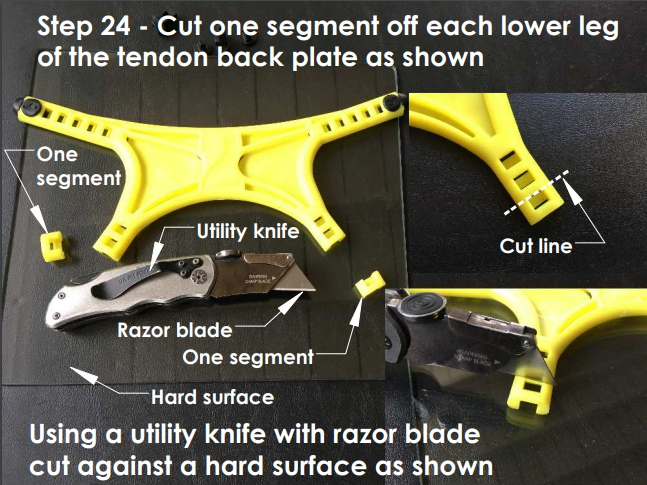

Шаг 24: Отрежьте один сегмент от каждой нижней части задней пластины

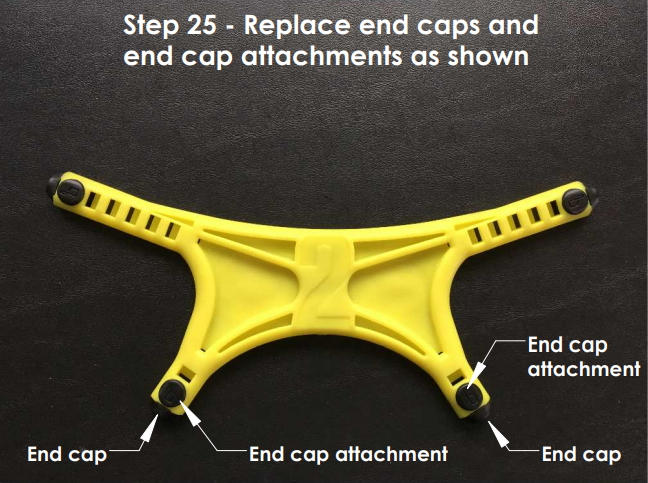

Шаг 25: Замените заглушки и насадки на нижних частях пластины

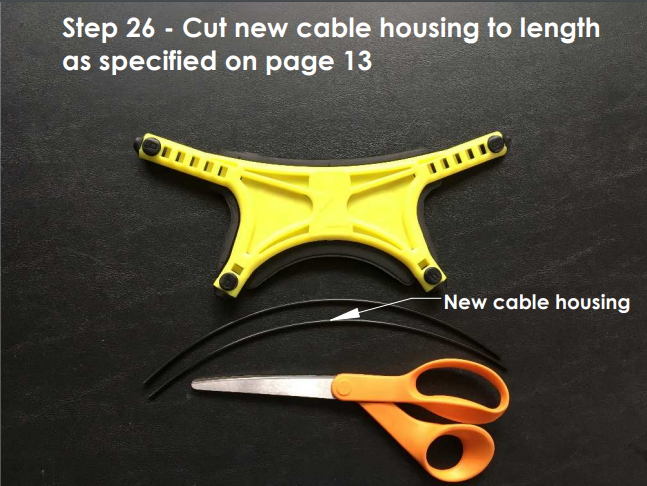

Шаг 26: Отрежьте новые обмотки тросика до нужной вам длины (вашего размера)


Шаг 27: После резки обмотки тросика откройте отверстия шариковой ручкой, как показано на рисунке. Это даст гарантию, что тросик не застрянет

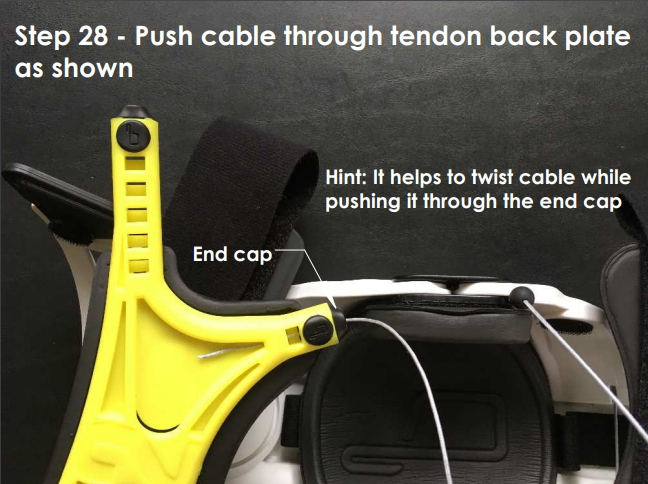

Шаг 28: Вставьте тросик в нижнее отверстие задней пластины

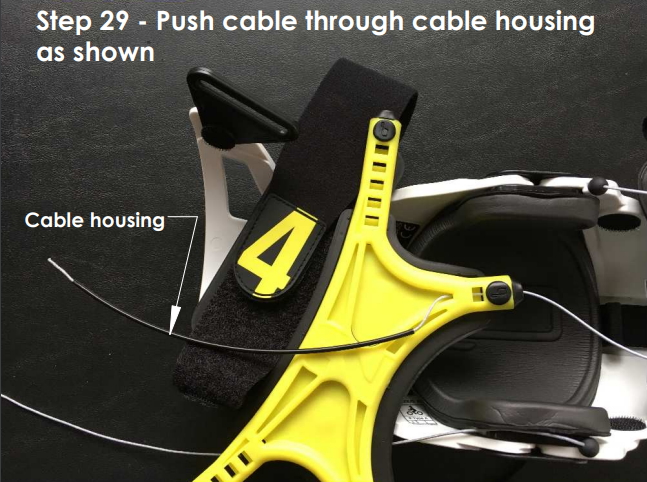

Шаг 29: Вставьте тросик в обмотку

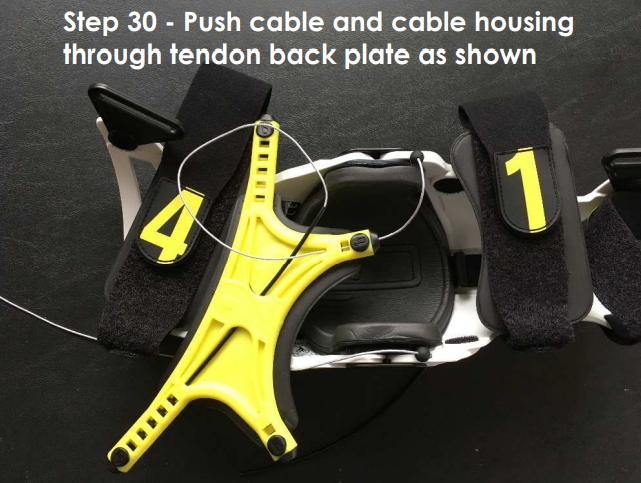

Шаг 30: Вставьте тросик в обмотке в верхнюю часть задней пластины

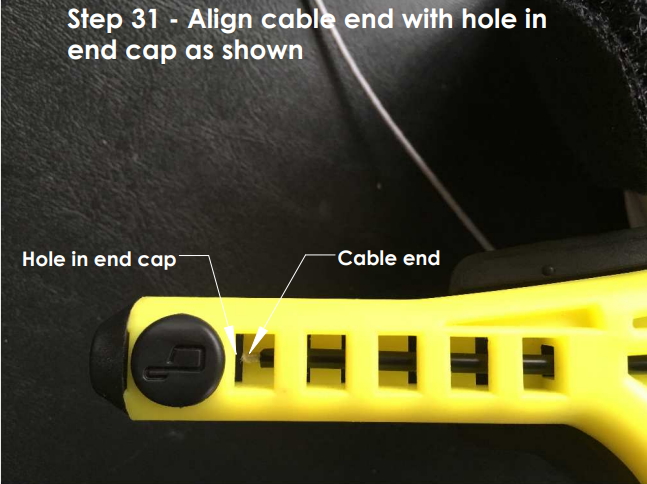

Шаг 31: Вставьте конец тросика в отверстие

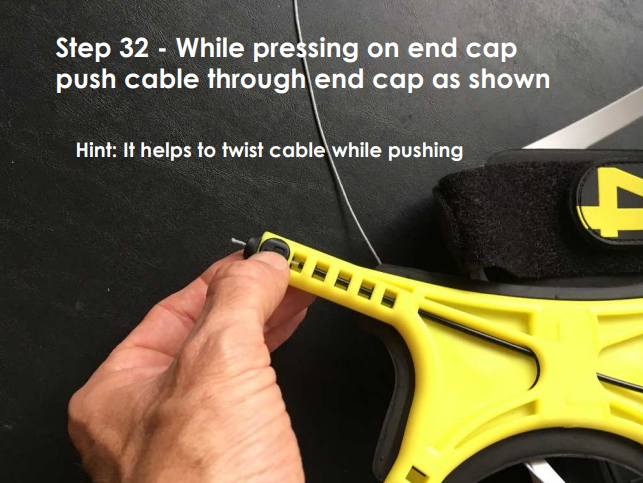

Шаг 32: Нажмите на торцевую крышку и вытяните конец тросика

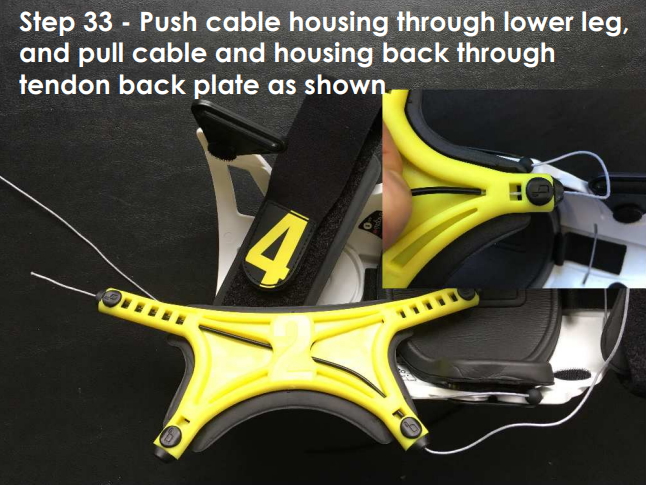

Шаг 33: Вытяните тросик из верхней части задней пластины

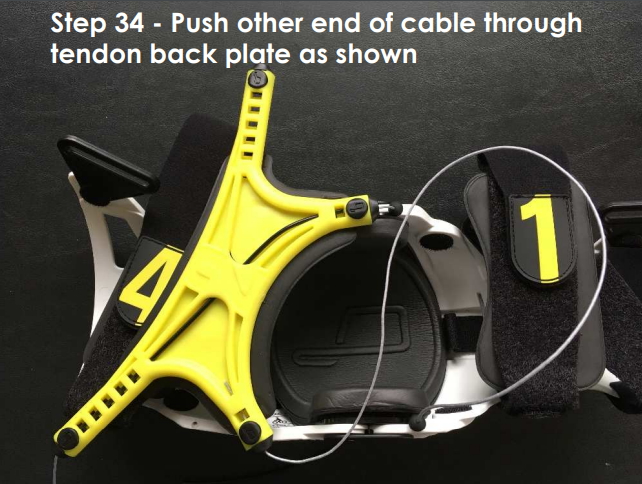

Шаг 34: Вставьте тросик в другую нижнюю часть задней пластины

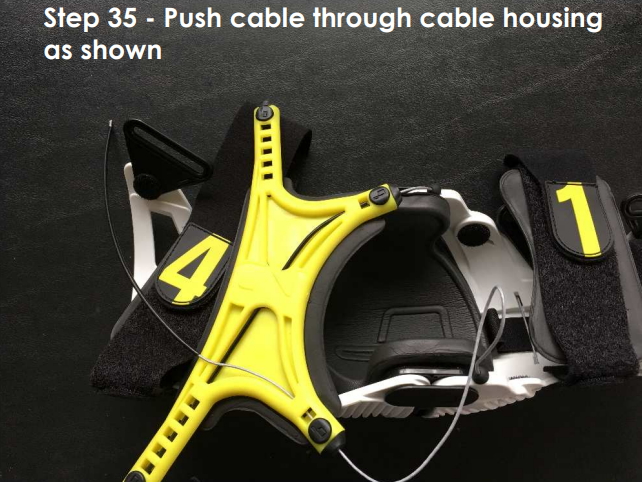

Шаг 35: Вставьте тросик в обмотку

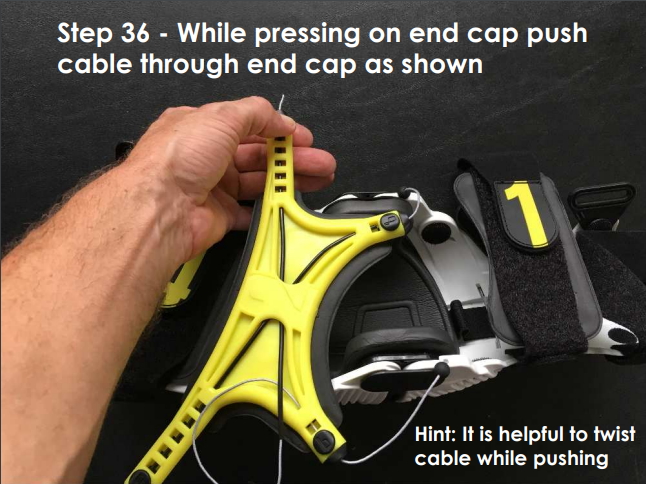

Шаг 36: Нажмите на торцевую крышку и вытяните конец тросика

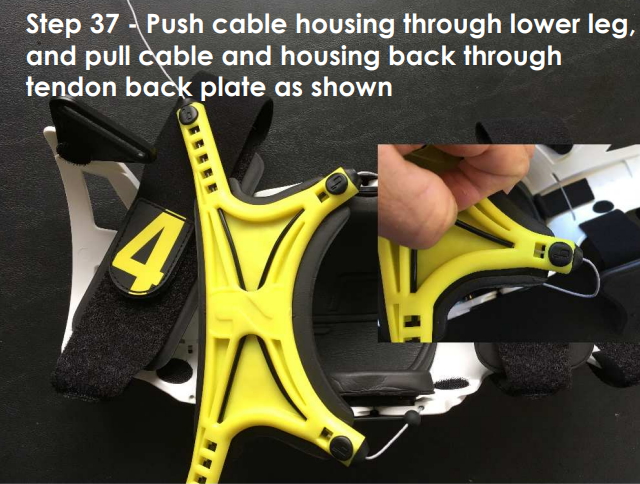

Шаг 37: Вытяните тросик из верхней части задней пластины, как показано на рисунке

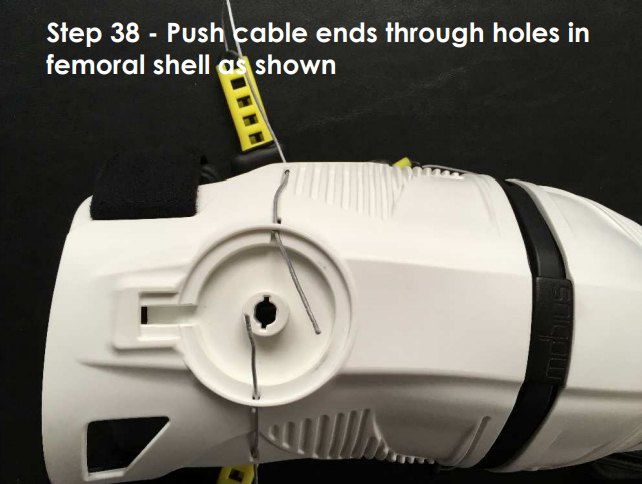

Шаг 38: Вставьте концы тросика в отверстия, как показано на рисунке

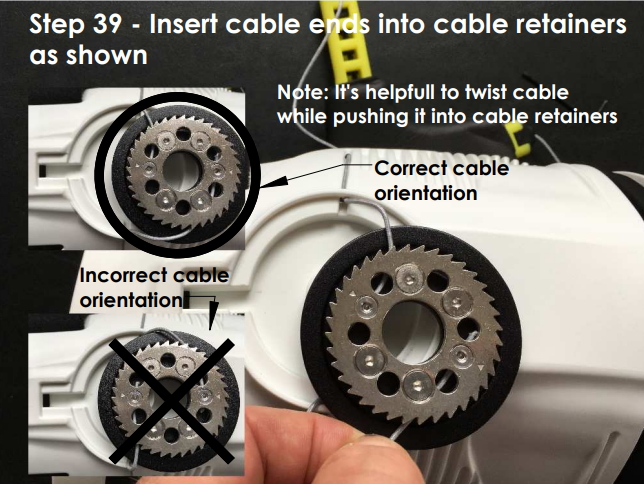

Шаг 39: Вставьте концы тросика в фиксаторы, как показано на рисунке

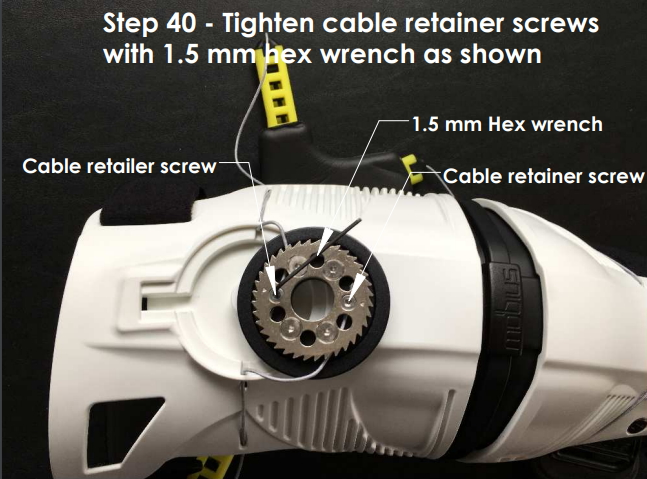

Шаг 40: Затяните винты крепления тросика шестигранным 1,5 мм ключом

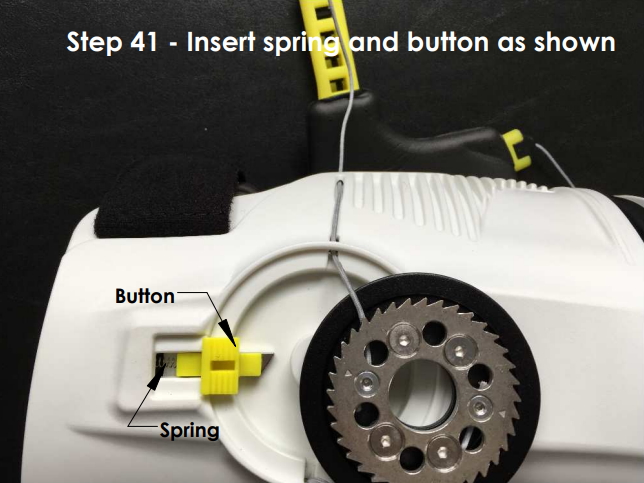

Шаг 41: Вставьте пружину и кнопку

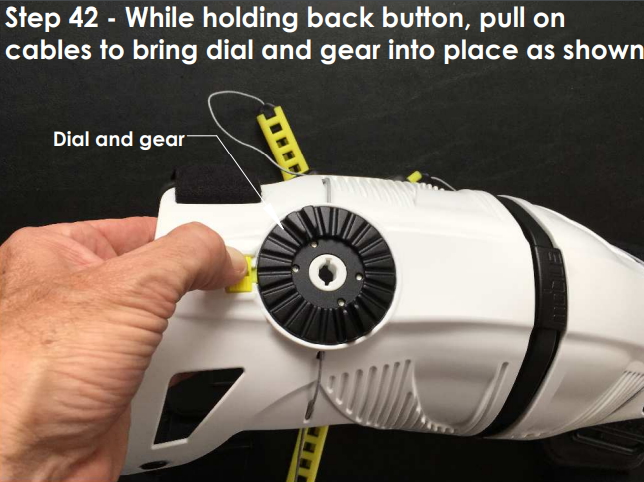

Шаг 42: Удерживая кнопку, тяните за конец тросика, чтобы установить шестерню и крышку, как показано на рисунке

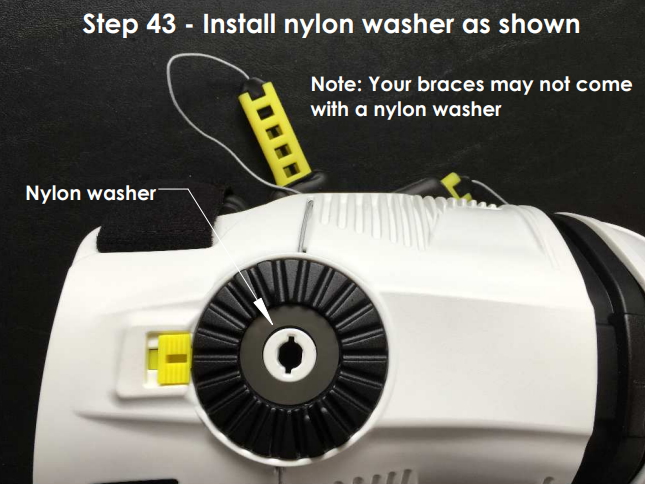

Шаг 43: Установите нейлоновую шайбу

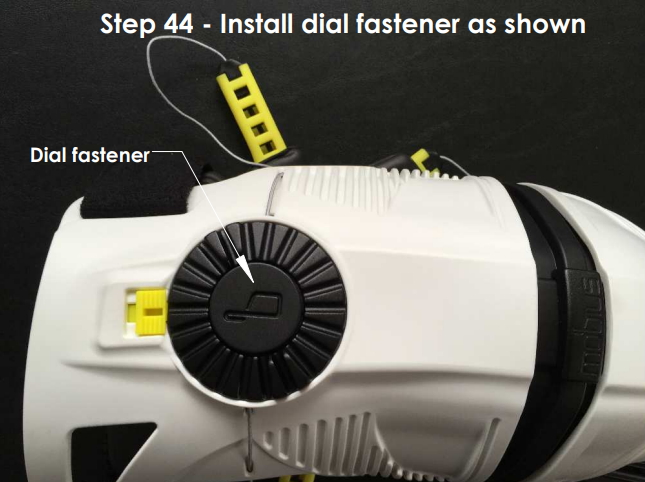

Шаг 44: Установите крышку регулировочного диска

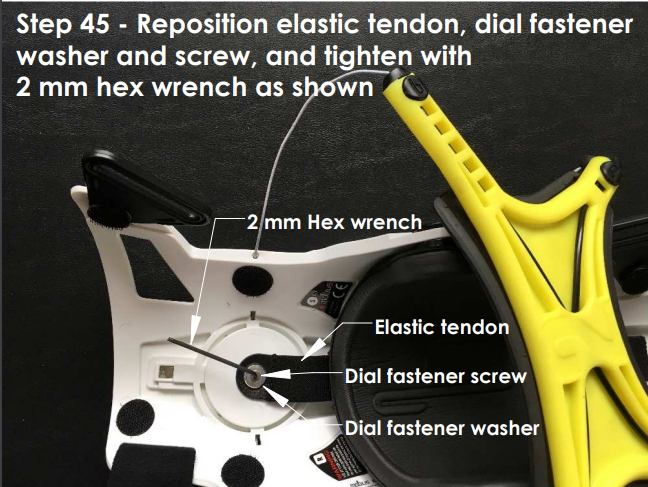

Шаг 45: Закрутите крепежный винт с помощью 2мм шестигранника

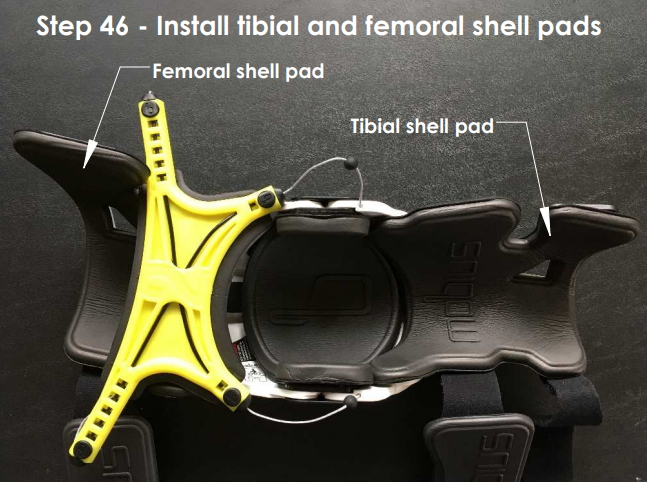

Шаг 46: Установите бедренную и большеберцовую защитные подушки

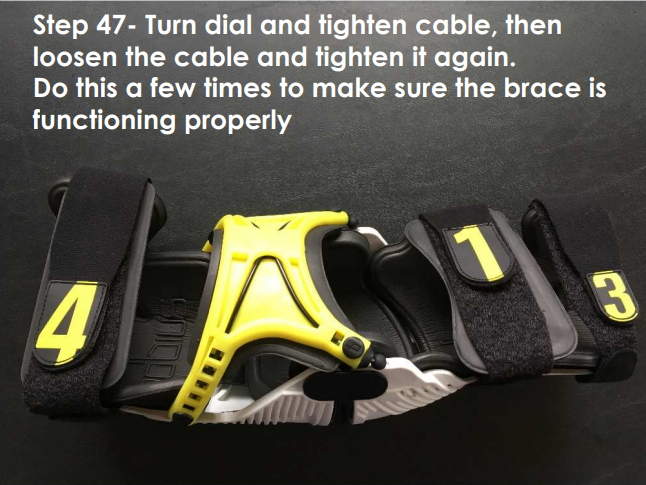

Шаг 47: Поверните крышку регулировочного диска и затяните тросик, затем ослабьте его и снова затяните. Сделайте это несколько раз, чтобы убедиться, что скобка правильно функционирует

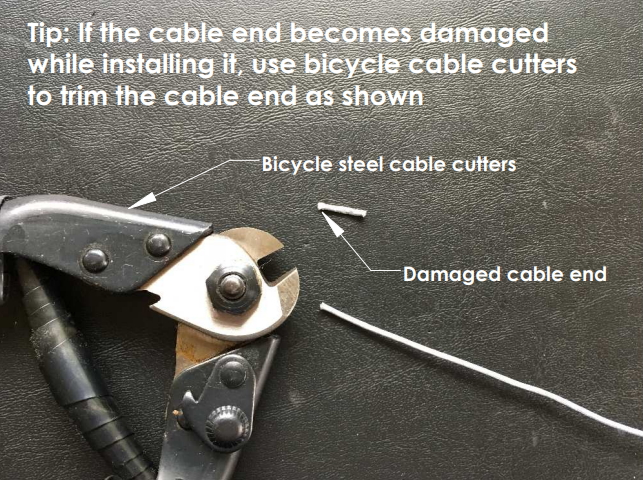

Если конец тросика поврежден во время его установки, используйте резак для велосипедных тросиков или хорошо заточенный нож, чтобы обрезать кончик.
